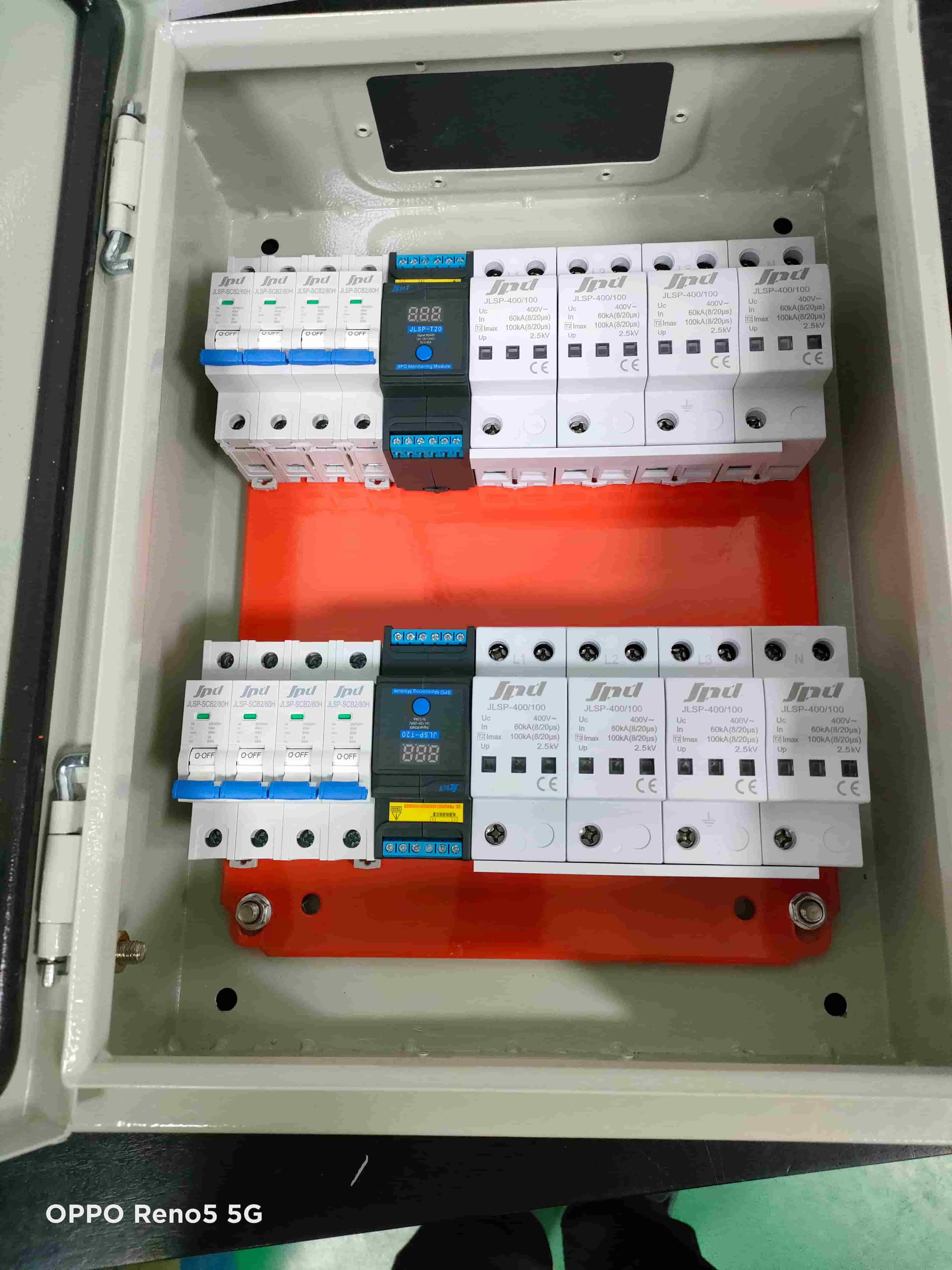

Sin sobretensión eléctrica voltaje, es decir, bajo voltaje de frecuencia de potencia normal, la distribución de voltaje del MOV (varistor de óxido metálico) y GDT (tubo de descarga de gas cerámico) se ve afectada principalmente por sus características eléctricas.

1. GDT (Tubo de descarga de gas cerámico):

GDT tiene una impedancia paralela extremadamente alta (aproximadamente 1 TΩ) y una capacitancia paralela extremadamente pequeña (por debajo de 1 pF) en condiciones de funcionamiento normales.

Cuando el voltaje aplicado a través del GDT es menor que el voltaje de ionización del gas (es decir, el voltaje de "brillo"), la corriente de fuga del GDT es muy pequeña (normalmente menos de 1 pA) y la capacitancia paralela apenas cambia.

Sin sobretensión transitoria, el GDT es casi no conductor y la tensión en ambos extremos está cerca de la tensión de frecuencia de potencia del sistema.

2. MOV (varistor de óxido metálico):

En condiciones normales de funcionamiento, el MOV tiene una pequeña corriente de fuga (10 mA) y una gran capacitancia paralela (aproximadamente 45 pF).

Cuando el voltaje es menor que el voltaje umbral del MOV, su corriente de fuga es pequeña, pero a medida que aumenta el voltaje, la corriente de fuga aumenta.

Sin sobretensión transitoria, debido a las características de alta impedancia del GDT, el voltaje a través del MOV será muy bajo y casi no conductor, lo que alivia efectivamente la degradación del rendimiento del MOV.

3. Aplicación en serie:

Cuando el GDT y el MOV se utilizan en serie, el GDT actúa como un interruptor cuando no hay sobretensión transitoria, aislando el MOV del sistema y haciendo que el MOV casi no tenga corriente de fuga.

De esta manera, el voltaje de frecuencia de potencia del sistema cae principalmente en el GDT, mientras que el voltaje en el MOV es muy bajo, casi cercano a 0 V.

Este método de conexión puede prevenir eficazmente el envejecimiento del MOV debido a la corriente de fuga en ausencia de sobretensión transitoria, lo que extiende su vida útil.

En resumen Bajo tensión de frecuencia industrial normal, en el GDT y el MOV conectados en serie, la tensión se distribuye principalmente en el GDT, mientras que la tensión en el MOV es muy baja y prácticamente se puede ignorar. Esta configuración protege eficazmente el MOV, prolonga su vida útil y mejora la fiabilidad y la funcionalidad de todo el circuito de protección.
