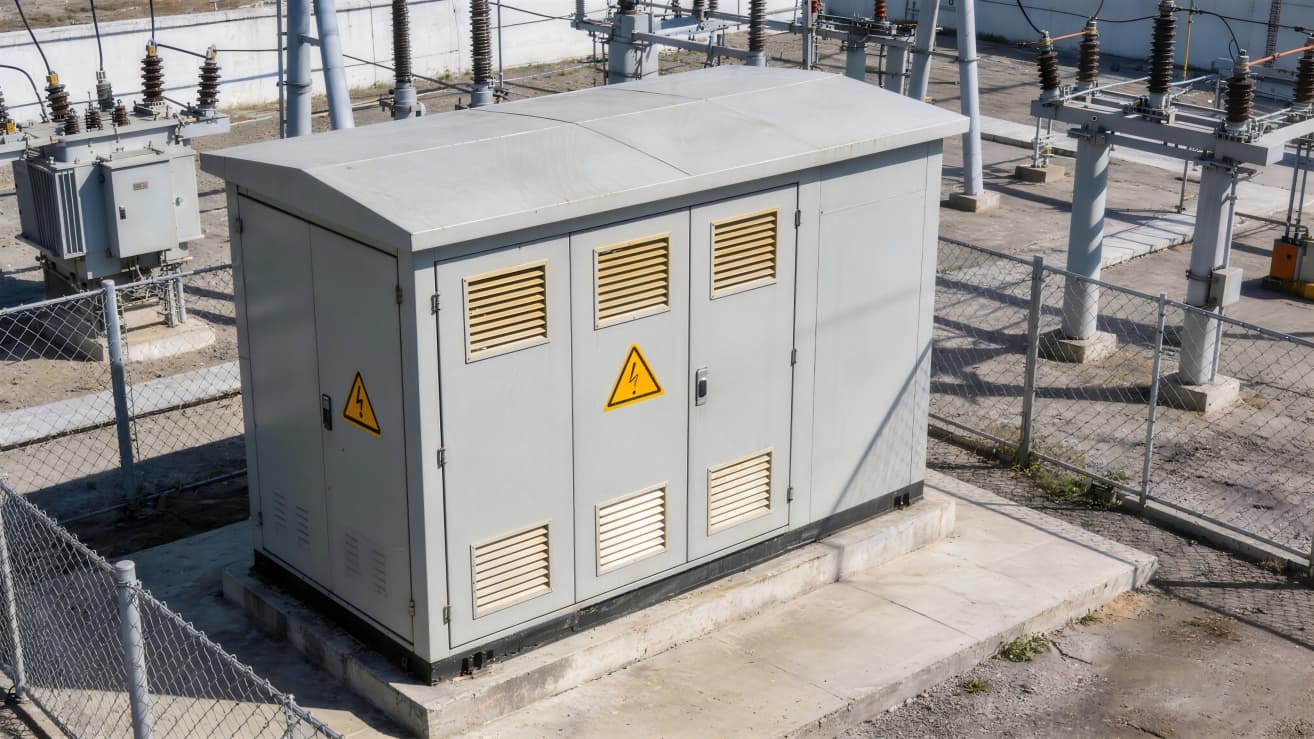

Durante las tormentas eléctricas, las sobretensiones y picos de tensión generados por los rayos pueden penetrar fácilmente en equipos como subestaciones compactas y unidades de distribución anular, dañando el aislamiento y provocando cortes de energía. Esto genera pérdidas económicas para parques industriales, proyectos de energías renovables y operaciones mineras. Como componente de protección fundamental, el pararrayos limita las sobretensiones y disipa la energía de los picos, protegiendo así los equipos de distribución eléctrica.

Anhui Jinli Electric se especializa en protección contra rayos y sobretensiones, centrándose en la I+D y la fabricación de pararrayos y dispositivos de protección contra sobretensiones. Su cartera de productos incluye pararrayos de clase estación, de distribución y de línea compatibles con diversos tipos de conjuntos de aparamenta; estos productos se utilizan ampliamente en redes de distribución urbanas, sistemas de energía fotovoltaica y eólica, la industria química y proyectos de transporte ferroviario.

Puntos clave para la selección de pararrayos

Muchos ingenieros suelen confundir la corriente de descarga nominal (In), un parámetro utilizado para pruebas y verificación, con la capacidad máxima de resistencia a la corriente de rayo. La clave para la selección reside en garantizar una correcta coordinación del aislamiento entre el pararrayos y el equipo.

1. Tensión nominal (Ur) y tensión de funcionamiento continua (Uc): Se seleccionan en función de la tensión del sistema y el método de puesta a tierra; para sistemas de 10 kV con puesta a tierra no efectiva, se suelen utilizar Ur = 17 kV y Uc = 13,6 kV, mientras que las condiciones de funcionamiento especiales requieren un cálculo in situ.

2. Capacidad de corriente de sobretensión: 5 kA (8/20 μs) es la opción estándar, mientras que 10 kA se selecciona para circuitos críticos en áreas con alta actividad de rayos; se requieren mayores márgenes de corriente de sobretensión para nuevos sistemas de energía y líneas aéreas de entrada.

3. Tensión residual: Factor de coordinación de aislamiento ≥ 1,2–1,4; cuanto menor sea la tensión residual, mayor será el margen de protección.

4. Distancia de fuga: En entornos con alta contaminación, salpicaduras de agua salada en zonas costeras y ambientes químicos, elija pararrayos de revestimiento compuesto con mayor distancia de fuga.

5. Normas de cualificación: Cumple con la norma GB 11032 (equivalente a la IEC 60099-4); se proporcionan informes completos de ensayos de tipo; cumple con los requisitos para la aceptación de la licitación.

Ventajas principales

Chaqueta de caucho compuesto; resistente a la suciedad y la condensación; adecuada para diversos entornos de trabajo adversos.

Discos de válvula de alto rendimiento, respuesta a nivel de nanosegundos, bajo voltaje residual y supresión eficaz de varios tipos de sobretensión.

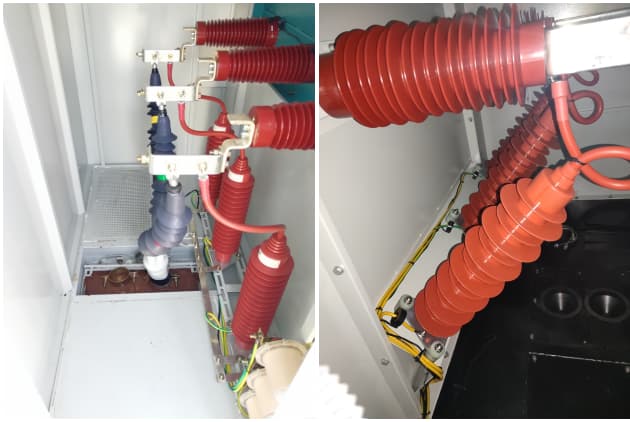

Admite diversas configuraciones de montaje, incluidas opciones suspendidas e integradas en armarios, y es compatible con conjuntos completos de equipos.

Toda la documentación de cualificación está completa y cumple con los requisitos para la licitación y aceptación del proyecto.

Monitoreo inteligente en línea

El envejecimiento y la entrada de humedad de los pararrayos tradicionales no se pueden detectar a simple vista, lo que supone riesgos para la seguridad. Terminal de monitorización inteligente Jinli:

• Monitorización en tiempo real de la corriente de fuga, registro de datos de eventos de impacto de rayos e identificación del envejecimiento de los equipos.

La tecnología inalámbrica LoRa elimina la necesidad de cableado, lo que facilita la modernización de subestaciones tipo caja y unidades de distribución en anillo.

• Análisis de datos de la plataforma, alertas automáticas de anomalías, evaluación de la vida útil restante e implementación de mantenimiento predictivo.

Desde subestaciones urbanas y salas de distribución de parques industriales hasta conjuntos fotovoltaicos de montaña, parques eólicos de Gobi y plantas químicas a prueba de explosiones, los pararrayos Jinli se combinan frecuentemente conDispositivos de protección contra sobretensiones (SPD)para establecer un sistema de protección contra rayos por niveles. Esto crea una cadena de protección integral que se extiende desde los puntos de entrada de cables hasta los sistemas de control secundarios, ofreciendo una solución de protección integrada de "plataforma de monitoreo de componentes".

Servicios técnicos integrales

Además del suministro de hardware, Jinli Electric ofrece diseño de sistemas de protección contra rayos, verificación de parámetros, asistencia técnica para licitaciones y sesiones informativas in situ para resolver desafíos complejos de proyectos relacionados con la protección contra rayos.

Si bien los rayos son impredecibles, se pueden implementar medidas de protección de forma proactiva. Anhui Jinli Electric protege la distribución de energía de media y baja tensión y garantiza un suministro eléctrico estable mediante productos fiables y servicios profesionales.
