La distinción entre puerto único y puerto doble dispositivos de protección contra sobretensiones Los SPD son una clasificación profesional basada en la topología de su circuito y su método de conexión. Un SPD de un solo puerto presenta una estructura de conexión en paralelo en su configuración eléctrica, con todos sus terminales externos conectados directamente en paralelo a las líneas de alimentación o señal protegidas. Los componentes de protección internos del SPD (como varistores de óxido metálico [MOV] o tubos de descarga de gas [GDT]) se conectan entre los conductores de línea (L1/L2/L3, N) y el conductor de tierra de protección (PE). Su principio de funcionamiento se basa en el cambio brusco en sus características de impedancia: en condiciones normales de funcionamiento, presenta una alta impedancia, con un efecto prácticamente nulo en el sistema; al someterse a una sobretensión, su impedancia se reduce instantáneamente, formando una ruta de descarga y desviando la enorme energía transitoria a tierra. El rendimiento de esta estructura se ve afectado en gran medida por la inductancia adicional generada por la longitud de sus cables de conexión. Esta inductancia provoca una caída de tensión adicional durante la descarga (U = L*di/dt), aumentando así la tensión residual y requiriendo procedimientos de instalación extremadamente estrictos.

Los SPD de dos puertos utilizan una configuración en serie, con bloques de terminales de entrada y salida aislados eléctricamente, lo que obliga a la línea protegida (potencia o señal) a pasar a través del SPD en serie. Internamente, no solo contienen componentes básicos para la disipación de energía, sino que también suelen integrar redes de filtrado o desacoplamiento compuestas por inductores, condensadores, etc. Su mecanismo de protección es doble: en primer lugar, pueden disipar la sobrecorriente principal como un SPD de un solo puerto; en segundo lugar, su circuito de filtrado interno sujeta, moldea y filtra eficazmente la forma de onda de tensión que pasa a través del SPD, suprimiendo así con mayor precisión las ondas de zumbido y diversos picos de tensión residuales, proporcionando una tensión más limpia al equipo aguas abajo. Gracias a su configuración en serie, la caída de tensión generada en los cables de conexión de entrada debido a la sobrecorriente no se transmite al terminal de salida, lo que reduce significativamente su dependencia del cableado de la instalación y resulta en un rendimiento de protección superior y más estable.

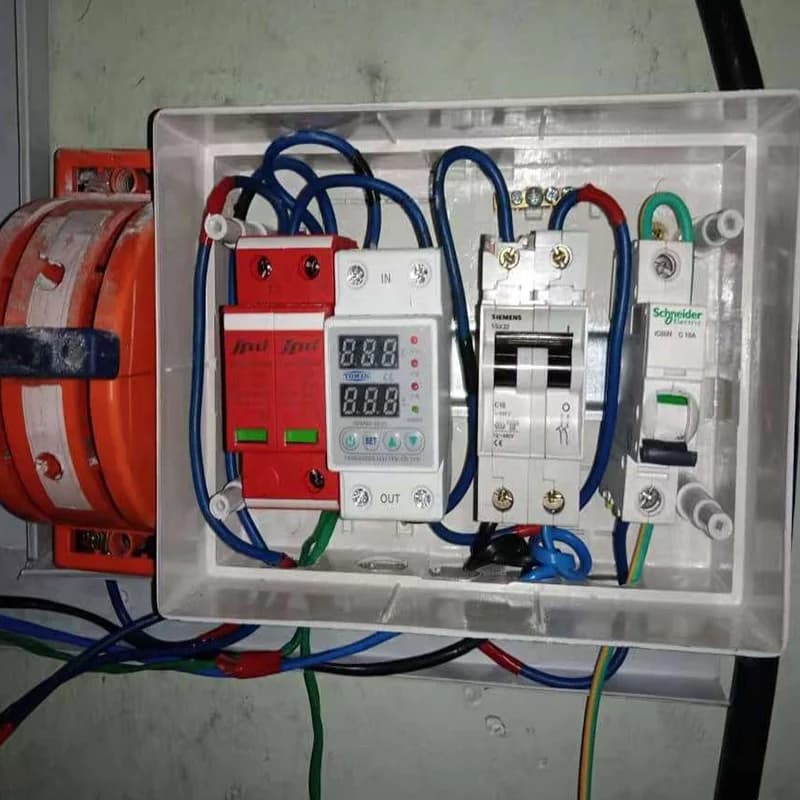

Esta distinción es crucial en aplicaciones de ingeniería. Los SPD de un solo puerto, gracias a su alta capacidad de sobrecorriente y su rentabilidad, se utilizan a menudo para la protección primaria en sistemas eléctricos (como la sala de distribución principal de un edificio). Por otro lado, los SPD de dos puertos, con sus superiores capacidades de supresión y filtrado de tensión residual, son más adecuados para niveles de protección de grano fino que requieren una alta calidad de la energía (como salas de equipos de información críticos y terminales de equipos de imágenes médicas), así como para casi todos los escenarios de protección de líneas de señal. En las líneas de señal, la estructura de dos puertos es la más común, no solo por la necesidad de descarga de sobretensiones, sino también para cumplir con estrictos requisitos técnicos como la adaptación de impedancia, la mínima pérdida de inserción y el mantenimiento de la integridad de la señal durante la transmisión.
