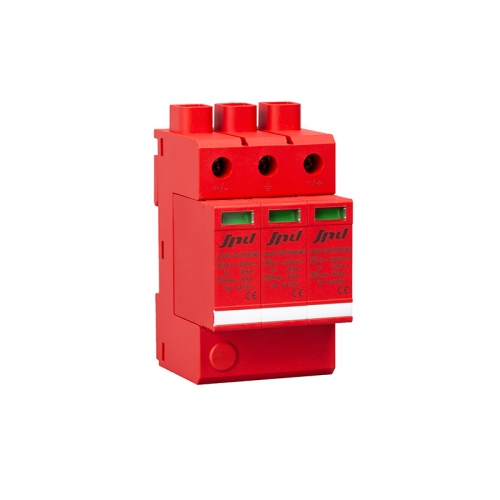

JLSP-GD1000/40 Dispositivo de protección contra sobretensiones solares 1000V
VCC MÁX.: 1200V IMAX: 40KA
RoHS, IEC, UL Fase 1,2,3,4
Carril DIN 35mm
Fácil de reemplazar con un diseño enchufable
Embalaje con caja interior para evitar vibraciones durante el transporte
Artículo No:
JLSP-GD1000/40Orden (MOQ):
1Origen del producto:
CNColor:
redProtector contra sobretensiones solar Jinli dc spd 1000V
El dispositivo de protección contra sobretensiones fotovoltaica está disponible para sistemas de alimentación de 600 V , 800 V, 1000 V y 1500 V CC de equipos de generación de energía fotovoltaica en el lado de CC, caja combinadora de CC, inversor en el lado de CC, etc.
Norma fotovoltaica IEC 61643-31
Dispositivos de protección contra sobretensiones de bajo voltaje: dispositivos de protección contra sobretensiones para aplicaciones específicas, incluida la CC. Parte 31: requisitos y pruebas para SPD en aplicaciones fotovoltaicas.
Características:
* Protección de disparo térmico confiable
* Indicador de estado: Verde (normal) Rojo (Defecto)
* Respuesta rápida: acción en nanosegundos
* Señalización remota opcional
* Diseño enchufable, fácil de montar
* Último proceso de soldadura por reflujo, asegura la consistencia del producto
|
Modelo |
JLSP-GD1000/40 |
|
Clase CEI |
Clase II |
|
Red DC Un(50/60Hz)(V) |
1000, 1100 |
|
Tensión máxima de funcionamiento continuo Uc (V) |
1200 |
|
Corriente nominal de descarga (8/20μs) In (kA) |
20 |
|
máx. corriente de descarga (8/20μs) Imax (kA) |
40 |
|
Nivel de protección de tensión Up (kV) |
≤4.0 |
|
máx. fusible de respaldo (A) |
100(gG) |
|
Tiempo de respuesta tA |
≤25ns |
|
Capacidad de soportar cortocircuito |
25kA |
|
Temperatura de funcionamiento |
-40℃~+85℃ |
|
Humedad relativa |
≤95%(25℃) |
|
Área de sección transversal máx. |
Cordón multihilo de 25 mm2 |
|
Dimensiones (1P) (Ancho×Largo×Alto)(mm) |
18×90×62 |
|
Montaje |
Carril DIN 35mm |
|
Grado de protección |
IP 20 |
|
Material de la carcasa |
PBT |
|
Clasificación retardante de llama |
UL94 V-0 |
|
Capacidad del contacto de señalización remota |
250 V CA/0,5 A 30 V CC/3 A |
|
Área de sección transversal máxima del cable para contacto de señalización remota |
Cable de varios hilos de 1,5 mm²/cable único |
|
Indicador de estado |
Normal: verde / mal funcionamiento: rojo |
|
Cumplimiento de normas |
EN61643-11,IEC61643-11,GB/T 18802.1 |
