Los mini dispositivos protectores contra sobretensiones tipo 1+2 usan PCB DC SPD

Protector contra sobretensiones CC tipo 1+2

en:20kA

Imáx: 40kA

Imp: 3kA

Subida de baja tensión

Desconexión interna, indicador de estatua y señalización remota

CEI 61643-11

OEM aceptable

  • Detalle del producto

PCB tipo SPD DC 670V 20KA

El dispositivo de protección contra sobretensiones de tipo PCB es un SPD de tipo limitador de voltaje y se utiliza principalmente para evitar sobretensiones en circuitos de alimentación de CA/CC, que están equipados con un dispositivo de desconexión de seguridad y un indicador de estado. Normalmente, la ventana del indicador es verde y se volverá roja en caso de mal funcionamiento y generará una señalización de alarma remota.


Solicitud

Es aplicable al sistema de alimentación de CA de 220 V/380 V o al sistema de CC de 670 V (<670 V). In = 10 kA, Imax = 20 kA, y se suelda directamente en la placa de circuito impreso de varios equipos eléctricos y electrónicos, como el circuito de CA de la pila de carga, el inversor , equipos de comunicación, electrodomésticos, etc., como protección de segunda o tercera etapa.


Características

* Serie CC

* Protección de disparo térmico confiable

* Indicador de estado

* Nivel de protección de bajo voltaje

* Señalización remota opcional

* Fácil para soldado automático

* Aplicar a protección para inversor, pila de carga, etc.

Modelo GTSP-MDV670/20/A
Descripción SPD de PCB de tamaño mini
máx. Tensión de funcionamiento CC (Uc) 670V
Corriente de descarga nominal In (kA) 20kA
máx. Corriente de descarga Imax (kA) 40kA
Corriente de impulso de rayo Iimp (kA) 3kA
Nivel de protección arriba (kV) ≦2.3kV
Dimensiones 34,9*14,2*27,4 MM (sin incluir el pin)
Grado de protección IP 20
Tiempo de respuesta tA (ns) ≦25
Temperatura de funcionamiento -40/+85 ℃
Montaje Soldado en PCB
Material de la carcasa PBT
Cumplimiento de normas IEC64643-11 GB/T18802.11


dejar un mensaje
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros .. puedamos.
Productos relacionados
spd dc 20ka
Protector contra sobretensiones de tamaño pequeño dc spd 20kA de Jinli
Protector contra sobretensiones de CC tipo 2 en:10kA Imáx: 20kA Subida de baja tensión Desconexión interna, indicador de estatua y señalización remota CEI 61643-11 OEM aceptable
Surge Protection Device
Proveedor de China SPD Jinli GTSP-MDV670/20/A Dispositivo de protección contra sobretensiones tipo PCB SPD para inversor
Dispositivo de protección contra sobretensiones tipo PCB Ucpv=670v, En:10kA, Imax: 20kA Nivel de protección de bajo voltaje Protección de disparo térmico, indicador de estado y señalización remota CEI 61643-11 OEM/ODM aceptable
Surge Protection Device
Jinli GTSP-MDV670/20/A Mini PCB Tipo SPD Dispositivo de protección contra sobretensiones para inversor, pila de carga
Dispositivo de protección contra sobretensiones tipo PCB  Ucpv=670v, In:10kA, Imax: 20kA Low voltage Protection Level Thermal Tripping Protection, status indicator, and remote signaling IEC 61643-11 OEM/ODM acceptable
Surge Protection Device
GTSP-MDV670/20/A placa PCB SPD protector contra sobretensiones para inversor, pila de carga
Dispositivo de protección contra sobretensiones tipo PCB Ucpv=670v, En:10kA, Imax: 20kA Nivel de protección de bajo voltaje Protección de disparo térmico, indicador de estado y señalización remota CEI 61643-11 OEM/ODM aceptable
spd ac power surge protection phase 4 lightning
dispositivo de protección contra sobretensiones ac spd JLSP-GA275/40/4P
Dispositivo de protección contra sobretensiones AC 275V MAX Vac: 275V IMAX: 40KA Certificados RoHS, IEC, UL Fase 4P Carril DIN 35mm Fácil de reemplazar con un diseño enchufable Embalaje con caja interior para evitar vibraciones durante el transporte
lightning protection 485V
Tipo 2 40ka 485v ac spd dispositivo de protección contra sobretensiones
Protección contra sobretensiones 460V, 277V, 480V MAX Vac: 485V IMAX: 40KA Certificados RoHS, IEC, UL Fase: 1P, 2P, 3P, 4P Carril DIN 35mm Fácil de reemplazar con un diseño enchufable Embalaje con caja interior para evitar vibraciones durante el transporte
surge protection device dc
Dispositivo protector contra sobretensiones Jinli DC SPD 225V
Protector contra sobretensiones de CC tipo 2, para sistema de alimentación de CC de 110 V en: 20kA; Imáx: 40kA Subida de baja tensión Desconexión interna, indicador de estatua y señalización remota CEI 61643-11 OEM aceptable
power spd ac

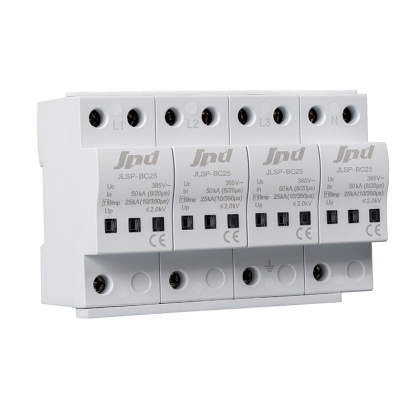

pararrayos contra sobretensiones JLSP-BC/25
