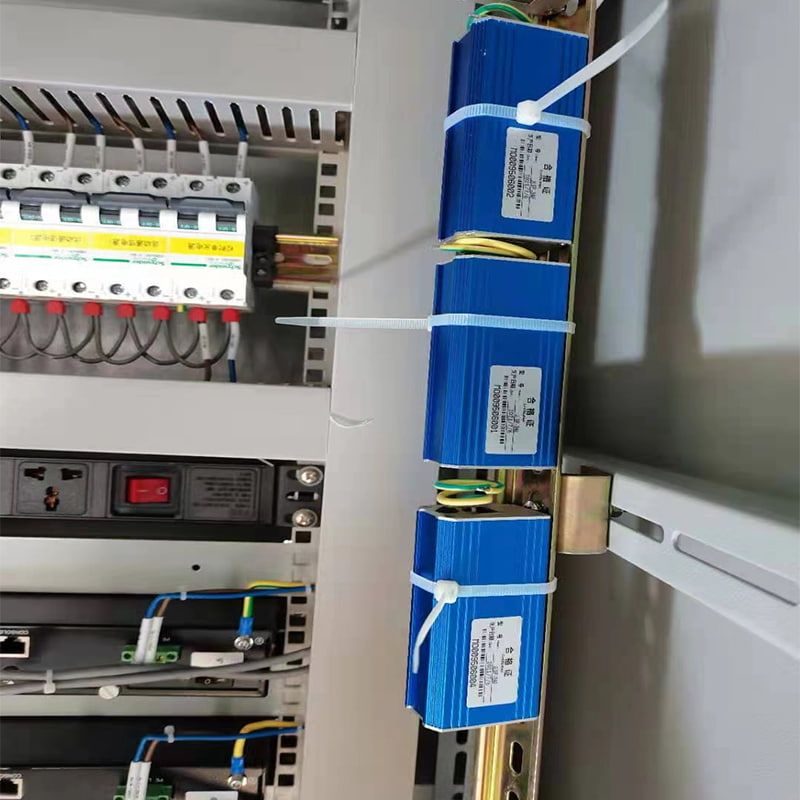

Conexión en serie

Este modo conecta el SPD Directamente en serie con el canal de transmisión de la señal, de modo que la sobrecorriente y el flujo de la señal comparten la misma ruta. Su valor fundamental reside en garantizar la integridad de las señales de alta velocidad:

Escenarios aplicables Sistemas de alto ancho de banda como Gigabit Ethernet (≥1 Gbps), USB 3.0+, HDMI 2.0, vídeo 3G-SDI y radiofrecuencia (RF). Estos escenarios requieren precisión de adaptación de impedancia (±10 Ω) y control de pérdida de inserción (<0,5 dB). Los SPD en serie, con su capacitancia parásita ultrabaja (≤1 pF), evitan la distorsión de borde de la señal y mantienen la conformidad con el diagrama de ojo.

Tecnologías clave Se requiere un diseño de apertura por fallo (con mecanismo de fusible integrado), y la ruta de puesta a tierra debe cumplir con las especificaciones de baja inductancia de la norma IEC 61643-21 (longitud del cable de puesta a tierra <0,5 m, inductancia <100 nH). En transmisiones de larga distancia, la topología en serie suprime las oscilaciones de tensión residuales causadas por la inductancia de la línea, lo que la hace adecuada para entornos de precisión como redes troncales de automatización industrial y alimentadores de estaciones base.

Método de conexión en paralelo

Este modo conecta el protector en paralelo entre la línea de señal y la línea de tierra, y la señal normal lo desvía. Sus ventajas son la adaptabilidad a sistemas de velocidad media y baja y la simplificación de las modificaciones de ingeniería.

Escenarios aplicables RS-485/422 (≤10 Mbps), bus CAN, sensores de 4-20 mA, audio analógico y líneas telefónicas POTS. Estos sistemas toleran altas cargas capacitivas (normalmente de 50 a 100 pF) y pueden instalarse en paralelo sin desconectar las líneas. Son adecuados para la actualización de la protección contra rayos en sistemas existentes, como alarmas contra incendios y sistemas de automatización de edificios.

Tecnologías clave El rendimiento depende en gran medida de la calidad de la conexión a tierra: la impedancia de tierra debe ser ≤0,1 Ω y la inductancia de la trayectoria de descarga debe ser <1 μH (diámetro del cable ≥6 mm²). Se debe utilizar un diodo TVS de baja tensión de sujeción (p. ej., ±5 V a 3 A) para garantizar que la tensión residual sea inferior al 80 % de la tensión no disruptiva del equipo protegido.
