Las fallas eléctricas repentinas, los daños inexplicables en los equipos e incluso los incendios eléctricos ocasionales suelen estar relacionados con sobretensiones transitorias, comúnmente conocidas como sobretensiones. Estas descargas eléctricas invisibles pueden ser causadas por rayos, el encendido y apagado de electrodomésticos o interferencias de la red eléctrica, lo que las convierte en "asesinos invisibles" de los equipos eléctricos.

Dispositivo de protección contra sobretensiones (SPD) Es un "escudo" diseñado específicamente para lidiar con sobretensiones. Puede liberar rápidamente el exceso de energía eléctrica a tierra cuando la tensión excede repentinamente el límite, protegiendo así los equipos de daños. Ya sea en plantas industriales, subestaciones ferroviarias, estaciones base de comunicaciones o centrales eléctricas de nueva generación, son indispensables. A continuación, Anhui Jinli Electric explicará el principio de funcionamiento de los DPS, cómo seleccionarlos e instalarlos.

¿Cómo funciona el SPD? Como un "guardia de seguridad inteligente".

Las funciones principales de un dispositivo de protección contra sobretensiones (SPD) son dos: primero, limitar los picos de tensión repentinos y segundo, desviar el exceso de corriente a tierra. Su lógica de funcionamiento es bastante sencilla; funciona como un "guardia de seguridad inteligente": cuando la tensión es normal, el SPD permanece en modo "inactivo", con una resistencia interna extremadamente alta, completamente inafectado por el funcionamiento normal de los aparatos eléctricos, sin que nos demos cuenta de su presencia. Sin embargo, si la tensión aumenta repentinamente (superando un valor de seguridad predeterminado), componentes especiales del SPD (como varistores y tubos de descarga) conducen instantáneamente, reduciendo la resistencia interna a niveles extremadamente bajos y actuando como una "compuerta" para desviar rápidamente el exceso de tensión a tierra. Una vez que la tensión se normaliza, vuelve automáticamente al modo "inactivo", garantizando el funcionamiento ininterrumpido del equipo.

¿Cómo elegir un SPD? Recuerde tres elementos fundamentales: industria, parámetros y entorno.

1. Primero, consideremos el escenario de la industria: diferentes lugares tienen diferentes necesidades.

Sistemas de automatización industrial: Los sistemas eléctricos de automatización industrial cuentan con múltiples capas, lo que requiere protección multicapa: Clase I para la caja de distribución principal, Clase II para las cajas de subdistribución y Clase III para las cajas de distribución de terminales, lo que garantiza una protección integral sin puntos ciegos. Los sistemas de control de automatización industrial se caracterizan por unidades de control precisas, enlaces de señal complejos y entornos de campo hostiles. La selección de DPS debe considerar la protección contra sobretensiones tanto en la fuente de alimentación como en la señal, a la vez que se ajusta al nivel de voltaje del sistema, el tipo de interfaz, el tiempo de respuesta y otros parámetros clave.

Sistemas ferroviarios electrificados: Para los sistemas ferroviarios electrificados, es necesario seguir estrictamente los requisitos de la "Carta de equipo de transporte [2016] No. 325" y la "Carta de equipo de transporte [2017] No. 240" de la Oficina de Transporte de la Corporación de Ferrocarriles de China, e integrar profundamente los dos principios básicos de zonificación de protección contra rayos y clasificación de protección contra rayos como se define en GB 50057-2010 "Código para el diseño de protección contra rayos de edificios" y GB 50343-2012 "Especificación técnica para la protección contra rayos de los sistemas de información electrónica de edificios", para construir un sistema de protección contra rayos para ferrocarriles electrificados que cubra todos los aspectos y todos los escenarios;

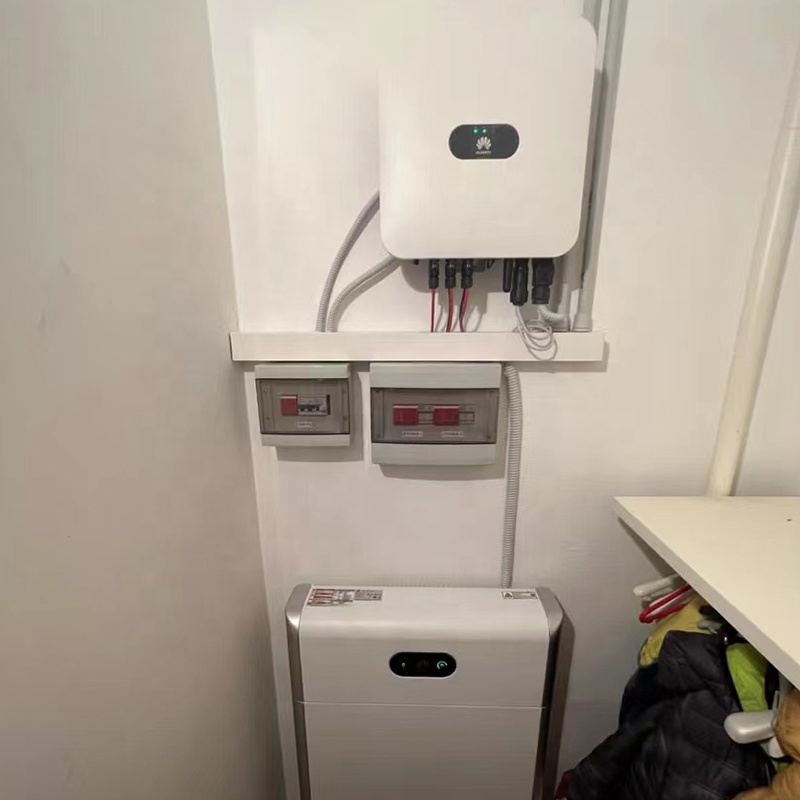

Nuevo sistema energético: Los nuevos sistemas energéticos (incluyendo la energía fotovoltaica, la eólica, el almacenamiento de energía, la carga de vehículos eléctricos, etc.), como componente central del nuevo sistema eléctrico, generalmente integran una gran cantidad de equipos eléctricos y electrónicos de precisión (como módulos fotovoltaicos, inversores, convertidores, baterías de almacenamiento de energía, pilas de carga, etc.) y se instalan principalmente en zonas con alto riesgo de descargas eléctricas. Son vulnerables a las sobretensiones y fluctuaciones de la red eléctrica, lo que provoca daños en los equipos, parálisis del sistema e incluso incendios. El dispositivo de protección contra sobretensiones (SPD) es un dispositivo de protección fundamental, y su selección científica determina directamente la eficacia de la protección del sistema. En este momento, es fundamental elegir un SPD específico para cada energía; de lo contrario, pueden surgir problemas fácilmente.

2. Parámetros clave: No ignore estos números

* Tensión Máxima de Operación Continua (Uc): La tensión normal que el DPS puede soportar durante un período prolongado. Debe ser superior a la tensión del sistema (tensión de fase).

* Corriente de descarga nominal (In): La corriente de sobretensión que el DPS puede soportar repetidamente. Seleccione según las normas y la ubicación de instalación.

* Corriente de Resistencia al Impulso (Iimp): Capacidad de resistir la descarga directa de rayos. Cuanto mayor sea el valor, mejor será la protección contra rayos. Elija un valor más alto para zonas exteriores o lugares con descargas frecuentes de rayos.

* Nivel de protección de voltaje (Arriba): El límite de voltaje que el DPS puede mantener. Cuanto menor sea el valor, mayor será la seguridad.

3. Por último, considere el entorno de instalación:

Temperatura y humedad: en regiones húmedas del sur, regiones frías del norte o talleres de fábrica con altas temperaturas, elija SPD que sean resistentes a la humedad y a temperaturas altas y bajas, de lo contrario, son propensos a fallas;

Nivel de protección: Para instalaciones al aire libre o talleres de fábrica con manchas de polvo y aceite, elija SPD con altos niveles de protección que sean impermeables, a prueba de polvo y resistentes al impacto mecánico, lo que los hace menos propensos a romperse.

¿Cómo instalar un SPD?

1. Ubicación de la instalación: Cuanto más cerca de la fuente de alimentación/equipo, mejor.

Entrada de energía: el SPD debe instalarse en el lugar donde la línea eléctrica ingresa al edificio o equipo para bloquear las sobretensiones lo antes posible y evitar que ingresen al equipo.

Instalación por niveles: Instale el DPS junto a la caja de distribución principal, las cajas de subdistribución y los equipos terminales, según las clasificaciones de Clase I, Clase II y Clase III mencionadas anteriormente. La protección por niveles es más fiable.

2. Cables de conexión: Cuanto más cortos mejor, y la conexión a tierra debe ser segura.

Longitud del cable: El cable de conexión entre el DPS y el equipo/caja de distribución debe tener una longitud máxima de 0,5 metros. Cuanto más largo sea el cable, peor será la protección contra sobretensiones.

Conexión equipotencial: el cable de tierra de todos los SPD debe estar conectado al cable de tierra del edificio para garantizar que la corriente de sobretensión se conduzca correctamente a tierra.

3. Métodos de instalación: Distinguir entre conexiones en paralelo y en serie

Instalación en paralelo: Se utiliza en la gran mayoría de los casos, como en el caso del DPS en una caja de distribución. Se conecta en paralelo a las líneas eléctricas para descargar las sobretensiones sin afectar el suministro eléctrico normal.

Instalación en serie: Generalmente se utiliza para líneas de señal (como cables de red y de datos). Se conecta en serie en el centro de la línea de señal para protegerla de sobretensiones.

4. Mantenimiento regular

Lea los indicadores: Los SPD de alta calidad tienen indicadores de estado: el verde indica un funcionamiento normal, mientras que el rojo indica una falla y requiere reemplazo.

Inspección regular: Durante las temporadas de lluvia (como primavera y verano), o en lugares críticos como fábricas y centrales eléctricas, los SPD deben inspeccionarse periódicamente para garantizar su funcionalidad.

La seguridad eléctrica es primordial. Un DPS pequeño puede prevenir daños en los equipos, reducir las pérdidas por inactividad e incluso prevenir incendios eléctricos. Los DPS de Anhui Jinli Electric están disponibles en modelos adecuados para diferentes industrias y escenarios. Ya sea en una planta industrial, una subestación ferroviaria, una estación base de comunicaciones o una central eléctrica, encontrará el escudo protector adecuado.

Al elegir el modelo correcto, instalarlo en la ubicación correcta y realizar un mantenimiento regular, puede proteger sus equipos eléctricos de las sobretensiones, garantizando un uso seguro y duradero. Si tiene alguna pregunta, no dude en contactar con Anhui Jinli Electric; su equipo de profesionales le ayudará a diseñar una solución de protección a su medida.
